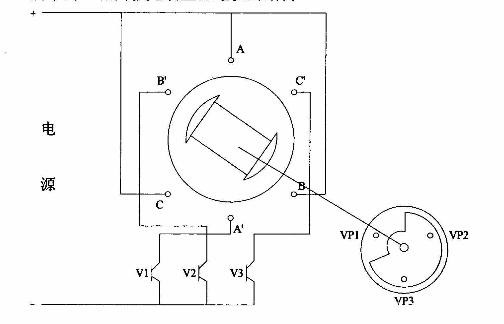

直流無刷電機結構設計得很合理，從它的使用當中我們能夠明顯感受到它的使用，結構合理帶來的效益是使用方便，運轉快捷，看得出合理的結構帶來了多么高的經濟效益和使用效益。一個好的電機是離不開合理的結構的。那么它的結構是怎樣的？首先看一下它的結構圖：
　　1、A、B、C為三相定子繞組，分別與電子開關線路中的功率開關器件V1，V2，V3相連接，電動機的轉軸上安放著位置傳感器的跟蹤轉子。VP1、VP2和VP3在相差120度均勻分布在直流無刷電機的一端，通過電機轉軸上的旋轉遮光板的作用，根據某一光電器件，是否被光線照射。
　　2、定子繞組的A相通電，電流與轉子上的永磁體所產生的主磁場相互作用而產生電磁轉矩，轉子旋轉，轉子磁鋼的位置同通過位置傳感器變成電信號，然后控制電子開關線路，這樣定子的各相繞組會依次導通，定子相電流隨轉子位置的變化而按一定的次序換相。電子開關線路的導通次序能夠和轉子轉角同步，達到機械換向得效果。
　　由于直流無刷電機結構設置合理，所以說它很好用，在電機運轉過程中，我們除了了解它的結構之外，還要做的是需要讓它的換向效果更理想，而這些基本上都是建立在結構合理的基礎之上的。根據上面的結構圖，外加結構方面的介紹，可以讓您進一步了解到它的結構。
